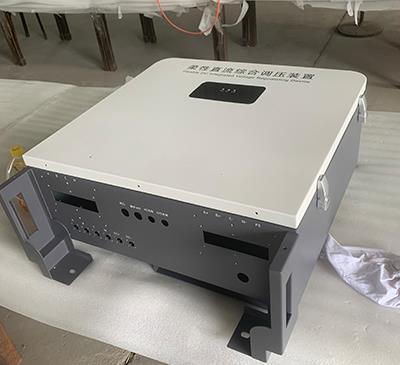

钣金机箱外壳加工中的公差控制方法

一、影响公差的主要因素

钣金机箱外壳加工过程中，尺寸公差直接关系到机箱的装配质量与外观。常见的公差要求包括外形尺寸±0.5mm、门板与框架间隙≤1mm、对角线差≤1.5mm/m等。影响公差的因素来自多个环节：材料本身的厚度公差（冷轧板标称1.5mm，实际可能在1.45-1.55mm之间波动）；激光切割的定位精度与热变形；折弯时回弹量与角度误差；以及焊接热输入导致的收缩。其中，折弯环节的累计误差最为突出。例如，一个需要四道折弯的U形机箱主体，每道折弯若偏差0.2mm，累计可能达到0.8mm，再加上焊接定位偏差，最终尺寸可能超出允许范围。因此，要控制好公差，不能仅靠最后测量，而需要从每个工序建立公差分配体系。钣金机箱外壳加工的工艺师通常在图纸上标注关键尺寸与一般尺寸，并将关键尺寸的加工顺序优先安排，例如先折弯影响配合的边，后折弯非关键边。

二、折弯工序的公差控制措施

折弯是钣金机箱外壳加工中产生误差最多的工序。控制折弯公差需要从设备、模具、操作三方面入手。首先，数控折弯机应定期校准，检测滑块与工作台的平行度，以及后挡料的定位精度。通常每半年使用激光干涉仪校正一次，确保定位误差小于±0.05mm。其次，模具选择要匹配。下模V型开口一般取板厚的6-8倍，例如1.5mm钢板选用12mm V槽，开口过小会导致折弯力过大且角度不稳定；开口过大则弯曲半径偏大，影响后续装配。操作方面，使用角度测量仪（倾角仪或角度尺）对试折弯件进行检测，根据实测角度与目标角度的差值，在数控系统中输入补偿值。对于不锈钢等回弹明显的材料，往往需要过弯2-3度。此外，批量生产时每50件抽检一次折弯角度，发现偏移及时调整。对于机箱外壳的对称零件（如左右侧板），应使用相同模具和参数，并尽量在同一台折弯机上连续加工，以减少设备差异带来的误差。

三、焊接与组装环节的尺寸控制

焊接热输入会引起机箱外壳局部收缩，从而改变折弯后的尺寸。例如，一个框架结构的机箱，在四个角进行角焊缝焊接后，对角线差可能从焊前的0.5mm扩大到2mm。控制焊接变形的方法包括：采用刚性固定工装，将工件牢牢定位在焊接平台上；使用断续焊而非连续焊，减少热量输入；选择合理的焊接顺序，从中间向两端对称施焊。焊后还需要进行尺寸复检，如果对角线差超过标准，可以通过火焰矫正或液压顶撑修正。在组装环节，对于需要铆接或螺钉连接的机箱，底孔位置度应控制在±0.1mm以内，否则会出现螺丝无法穿过或门板关不严的情况。建议在激光切割时一并冲出定位孔，后续装配时使用定位销穿入，确保各零件相对位置准确。总之，钣金机箱外壳加工的公差控制是一个系统工程，需要每个岗位了解自己操作对最终尺寸的影响，并严格执行首件检验和过程抽检。
